دیگ های روغن داغ گرماتجهیز
برای مشاهده محصولات دیگ روغن داغ یکی از دسته بندی های زیر را انتخاب کنید.


دیگ روغن داغ (اویل هیتر)
در این قسمت به معرفی کامل و جامع دیگ روغن داغ (اویل هیتر) گرماتجهیز می پردازیم.
دیگ روغن داغ (اویل هیتر) در دو طرح افقی و عمودی با توجه به تعداد لوله ،جنس ، ضخامت و نوع لوله های حرارتی که به صورت کویل ساخته می شود. این لوله ها توسط دستگاه نورد لوله با دقت در قسمت های مختلف به صورت حلقوی در می آیند.جنس لوله های دیگ روغن داغ به دلیل اهمیت فراوان آن در انتقال حرارت بسیار بالا از لوله های مانسمان (آتشخوار ) از نوع st35.8 و در بعضی موارد A106 ساخته می شود.پس از نورد کاری و جوشکاری فول آرگون این لوله و اتصال و یکپارچه سازی در این بخش تست و تحت فشار قرار می گیرد.
با توجه به ظرفیت حرارتی و نوع بهره برداری بویلر روغن داغ طراحی آن به صورت دو نخ و یا سه نخ انجام میگیرد که در راندمان و کارایی بسیار حائز اهمیت است.
پس از مونتاژ نهایی ، بعضی اتصالات نیز از اهمیت ویژه ایی برخوردار است . که در گرماتجهیز با طراحی دقیق لوازم و تجهیزات و ابزار دقیق در مدار کار قرار می گیرد.رنج دما در دیگ روغن داغ متفاوت است و عوامل متفاوتی در تعیین آن تاثیرگذار هستند از جمله این عوامل نوع روغن حرارتی قابل دسترس می باشد. از جمله روغن های حرارتی موجود در بازار ایران میتوان به روغن بهران یا ایرانول نام برد.که مدل ها و بهره برداری ها و دماهای متفاوتی دارند.همچنین از دیگر عوامل نوع طراحی کوره روغن داغ می باشد که در دمای انتهایی تاثیرگذار است.
ظرفیت دیگ روغن داغ با توجه به نیاز مشتری در کاربری های متفاوت قابل انتخاب است . از جمله هیترهای موجود و تولیدی گرماتجهیز در سایت فروشگاهی این شرکت قابل رویت است.از جمله کاربردهای دیگ روغن داغ میتوان به خط تولید روغن موتور خودرو و همچنین خط تصفیه روغن موتور اشاره کرد.در بخش مقالات جزییات این خط تولید توضیح داده شده است.
اجزای اویل هیترگرماتجهیز:
کویل حرارتی دیگ روغن داغ: هسته اصلی تولید دیگ روغن داغ (اویل هیتر) کویل حرارتی آن است.ساخت و طراحی این کویل بسیار مهم و حائز اهمیت است.متریال آن از لوله های مانسمان آتشخوار بدون درز می باشد .این لوله ها گرید های مختلفی در بازار ایران دارند که گرید ST35.8 در ساخت کوره های روغن داغ گرماتجهیز به کار می رود.

دیگ_روغن_داغ
این لوله ها پس از نورد کاری دقیق توسط دستگاه نورد لوله به یکدیگر اتصال و به صورت کویل مارپیچ درمی آیند.ورود و خروج روغن حرارتی از داخل این کویل ها انجام میشود.از بخش های مهم این کویل جوشکاری سر بندهای لوله ها می باشد.این جوشکاری توسط جوشکاران گواهی نامه دارزیر نظر بازرس اداره استاندارد انجام میگیرد.در انتهای مونتاژ و ساخت کویل حرارتی تحت فشار به مدت 2شبانه روز قرار میگیرد تا هر گونه نشتی احتمالی رفع گردد.

اویل_هیتر
بدنه دیگ روغن داغ: بدنه دیگ روغن داغ به دلیل تماس با حرارت بالای مستقیم شعله مشعل باید از متریال آلیاژی ضد حرارت باشد. به همین منظور این ورق های فولادی 17MN4 و یا A516 انتخاب میگردد تا علاوه بر انتقال صحیح حرارت و افزایش راندمان عمر مفید دیگ را افزایش دهد.لازم به ذکر است بدنه دیگ روغن داغ دارای سه جدار مختلف می باشد.بخش نامبرده جدار اول و داخلی آن است.
عایق کاری دیگ روغن داغ:جدار دوم در دیگ روغن داغ عایق حرارتی آن است .این عایق حرارتی جهت انتقال حرارت بالای داخل دیگ به بدنه و عدم آسیب به اجزای بیرون همچنین جلوگیری از افت انرژی می باشد.برای این منظور از عایق های حرارتی با دانسیته بالا استفاده می شود.گزینه های شرکت گرماتجهیز پشم سنگ فشرده و همچنین پشم سرامیک می باشد.تمام جدار دوم به طور کامل با یک یا دو لایه ازین عایق ها پوشیده می شود.سازندگان مختلفی در سطح کشور وجود دارند که کیفیت های مختلف و مطلوبی را در تولید این عایق ها دارند .
روکش کاری دیگ روغن داغ: جدار نهایی یا سوم دیگ روغن داغ معمولا از ورق استیل 304 اجرا میگردد.اما در مواردی به درخواست مشتری قابلیت روکش کاری گالوانیزه با ورق های رنگی وجود دارد.همچنین در مواردی ورق روکش از آلومینیوم نیز میتواند باشد.این روکش نهایی با دقت و برشکاری و اتصال دقیق توسط پرچ و پیچ در محل دقیق خود قرار میگیرد.
رنگ کاری تخصصی دیگ روغن داغ: رنگ کاری دیگ روغن داغ در چند مرحله انجام میگردد.مرحله اول پس از تمیزکاری زیرکار به صورت کامل و رفع پستی بلندی ها رنگ با پایه زینک ریچ مرسوم به اپوکسی انجام می شود. در این مرحله ضخامت بین 50تا70 میکرون رنگ کاری روی بدنه اجرا میگردد.پس از آن رنگ پلی اورتان پاشش می گردد.در بعضی موارد نیاز به رنگ کوره ای در بعضی از بخش ها نیاز است که بسته به نوع سفارش انجام می گردد.
لوازم و تجهیزات قابل نصب برروی دیگ روغن داغ:
1-مشعل :جهت انتقال حرارت به لوله و کوره روغن داغ استفاده از مشعل الزامی است.این مشعل در سوخت های مختلفت در بازار ایران موجود هستند.از جمله مهم ترین سوخت های قابل استفاده در بازار گاز ، گازوئیل و در برخی موارد مازوت می باشد.استاندارد بودن این مشعل ها از الزامات تهیه و اتصال آن به دیگ روغن داغ(اویل هیتر) است.سازندگان این مشعل ها در گریدهای مختلف تولیدات خود را عرضه میکنند.مشتری با توجه به بودجه و تاییدیه خود برای انتخاب تامین کننده میتواند هرکدام را برگزیند.نوع دوگانه سوز و سه گانه سوز این مشعل ها هم در بازار موجود است.دوگانه سوز به معنای استقاده همزمان گاز و گازوئیل نمیباشد بلکه قادر به کارکرد در زمان لزوم مصرف گاز از بخش گاز سوزآن و همچنین بالعکس است.

مشعل دیگ روغن داغ
2-پمپ سیرکوله روغن داغ:اهمیت این پمپ کمتر از ساخت دیگ روغن داغ نیست.به نحوی که در صورت انتخاب نادرست پمپ کارکرد دیگ دچار ایراد می شود.این پمپ از انواع سانتریفوژ است که میتواند در مدار بسته انتقال حجم و دمای نزدیک به 350درجه سانتی گراد داشته باشد.این پمپ های پرقدرت به صورت افقی با محفظه حلزونی شکل ساخته می شوند.و برای به حرکت درآوردن پروانه این پمپ نیاز به اتصال به موتور الکتریکی است.استاندارد ساخت این پمپ ها DIN24255 می باشد.

پمپ اویل هیتر
نمونه قرارگیری در خط تولید:
دیگ روغن داغ و تجهیزات و لوازم آن در تصویر نمونه قابل مشاهده است.شامل کوره روغن داغ ، مشعل مربوط به آن متناسب با ظرفیت حرارتی بویلر، منابع ذخیره و انبساط ، پمپ سیرکوله روغن داغ ، شیرآلات و لوله های رابط و تجهیزات امنیتی و کنترلی.این یک نمونه از بویلر های چینی با طراحی در نرم افزار رویت مپ می باشد.

لوازم دیگ روغن داغ
ظرفیت های بویلر روغن داغ :

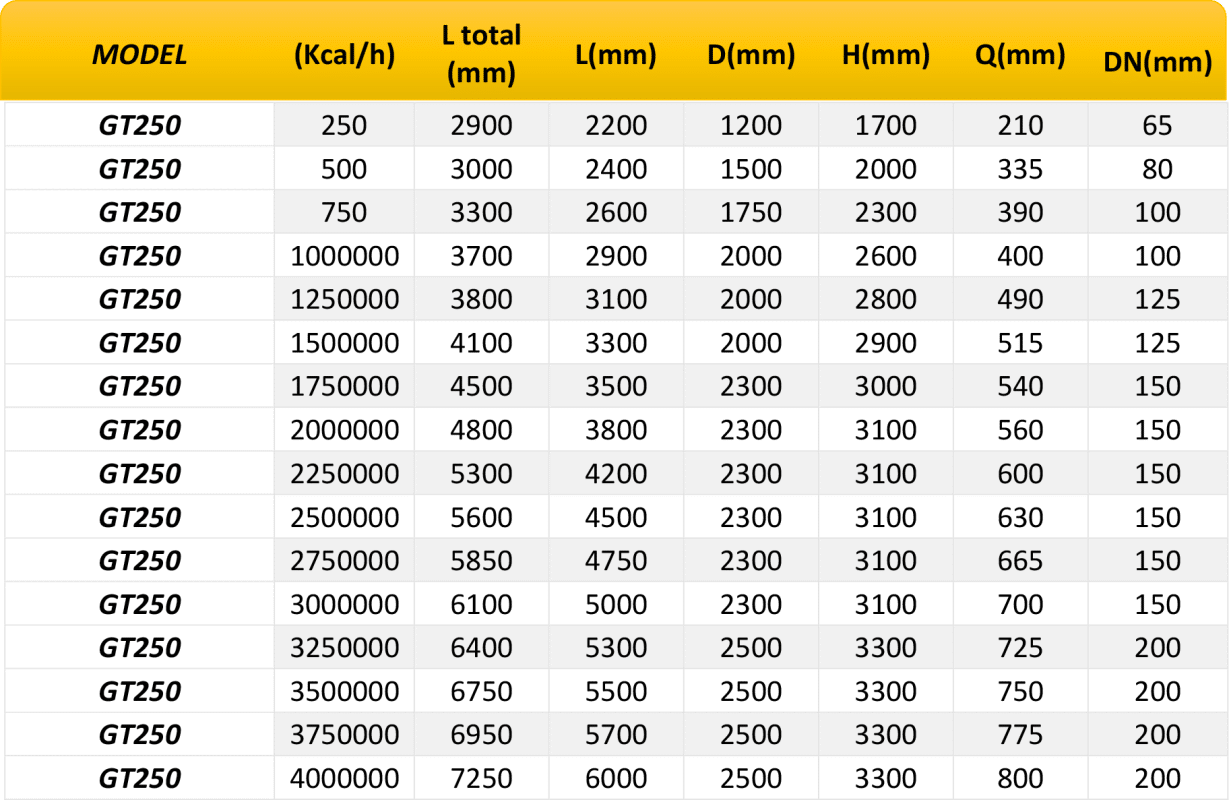

دیگ روغن داغ در ظرفیت های 250.000 کیلوکالری بر ساعت (صفحه مربوط) کلیک کنید و جزییات آن را ببینید.این هیتر کوچکترین رنج تولیدی کوره روغن داغ شرکت گرماتجهیز است.هرچند کوچک اما با کیفیت و دقت ساخته و ارائه می گردد.ابعاد و مشخصات آن در جدول فنی مشخص شده است.استاندارد ساخت کلیه دیگ های روغن داغ این شرکت DIN4754 می باشد.
برای مشاهده و دیدن دیگر ظرفیت های تولیدی این شرکت ( انتقال به صفحه مورد نظر) وارد شوید.در صورت نیاز به اطلاعات بیشتر و دیتای فنی هر ظرفیت با شماره های 09150075194 تماس بگیرید.این شماره تماس برای دریافت قیمت دیگ روغن داغ (اویل هیتر) نیز میباشد.
